产品概述

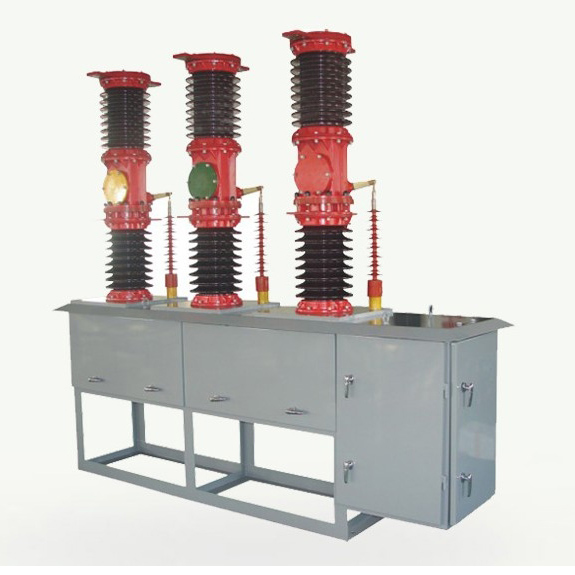

ZW7-40.5户外高压真空断路器是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。
主要技术特点
1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；
2、2-3只电流互感器，每相四个线圈，根据用户需要选择变化；
3、可配CD10电磁机构或CT19弹簧机构；
4、开断性能好，可靠性高寿命长，维护工作量小；
5、无油化、无气化、经济环保；
6、外绝缘修正后现运行海拔2700mm。
使用环境条件
1、海拔：≤2500m；
2、周围空气温度：最高+40℃，最低-35℃；
3、风压不超过700Pa(相当于风速34m/s)；
4、地震烈度不超过8度；
5、空气污染程度：Ⅲ级；
6、******日温差：不超过25℃
主要技术参数
|
序 号
|
项目
|
单位
|
参数
|
|
1
|
额定电压
|
kV
|
40.5
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定电流
|
A
|
1250,1600,2000
|
|
4
|
额定绝缘水平
|
1min工频耐压
|
干试
|
kV
|
95
|
|
湿试
|
80
|
|
雷电冲击耐压（峰值）
|
185
|
|
5
|
额定短路开断电流
|
kA
|
20，25，31.5
|
|
6
|
额定短路关合电流
|
50，63，80
|
|
7
|
额定短时耐受电流
|
20，25，31.5
|
|
8
|
额定峰值耐受电流
|
50，63，80
|
|
9
|
额定短路持续时间
|
s
|
4
|
|
10
|
额定短路开断电流开断次数
|
次
|
20
|
|
11
|
额定电容器组开断电流
|
A
|
400
|
|
12
|
额定操作顺序
|
|
分-0.3s-合分-180s-合分
|
|
13
|
全开断时间
|
s
|
0.1
|
|
14
|
机械寿命
|
次
|
10000
|
|
15
|
动静触头允许磨损厚度
|
mm
|
3
|
|
16
|
重量
|
kg
|
1100
|
|
