线路柱式瓷绝缘子

线路柱式瓷绝缘子

如果您有任何问题可以联系我们！

联系我们

产品详情
返回

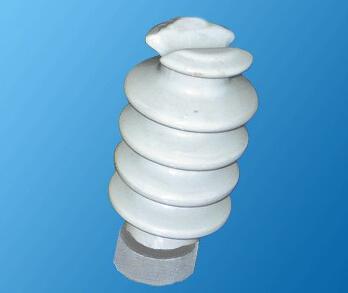

　　高压线路柱式绝缘　　?针式支柱绝缘子 PS-15/5 PS-20 PS-35 针式支柱瓷瓶子

绝缘子型号	图号	雷电全波冲击耐爱电压（KV）	工频湿耐受电压（kv）	机械弯曲破坏负荷（KN）	爬电距离（mm）	H （mm）	D （mm）	d （mm）	头部尺寸标准图号	底座中心螺孔
PS-105/3z	2	105	40	3	300	224	120	90	4a	/
PSN-105/5ZS	1	105	40	5	360	283	125	60	4a	M16
PSN-95/8ZS	1	95	38	8	350	222	145	90	4b	M20
PSN-125/8ZS	1	125	50	8	530	305	150	100	4b	M20
PSN-170/8ZS	1	170	70	8	720	370	160	90	4b	M20
PSN-150/12.5Z	2	150	65	12.5	534	336	170	110	4b	/
PS-170/12.5ZS	1	170	70	12.5	580	370	170	100	4b	M20
PS-200/12.5ZS	1	200	85	12.5	620	430	180	120	4b或c	M20
PS-250/12.5ZS	1	250	95	12.5	860	510	190	120	4b或c	M20
PS-325/12.5ZS	1	325	140	12.5	1200	660	200	140	4b或c	M24
PSN-95/12.5ZS	1	95	38	12.5	350	222	165	100	4b	M20
PSN-125/12.5ZS	1	125	50	12.5	530	305	170	100	4b	M20
PSN-170/12.5ZS	1	170	70	12.5	720	370	180	100	4b	M20
PSN-200/12.5ZS	1	200	85	12.5	900	430	190	120	4b或c	M20
PSN/12.5ZS	1	250	95	12.5	1140	510	200	120	4b或c	M20
PSN-325/12.5ZS	1	325	140	12.5	1450	660	210	140	4b或c	M24

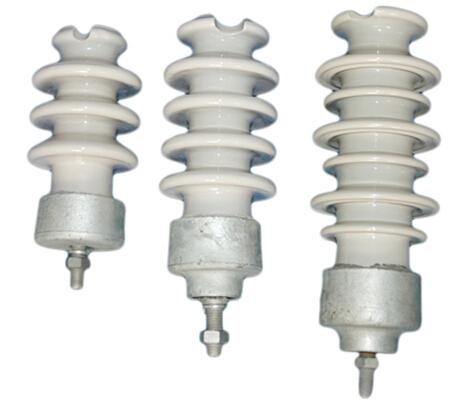

　　针式支柱绝缘子 PS-15/5 PS-20 PS-35 针式支柱瓷瓶

　

产品型号	图号	爬电距离（mm）	主要尺寸（mm）							额定电压kV	雷电冲击耐受电压kV	工频是耐受电压kV	弯曲破坏负荷kN
产品型号	图号	爬电距离（mm）	H	H1	H2	D	D1	R1	R2	额定电压kV	雷电冲击耐受电压kV	工频是耐受电压kV	弯曲破坏负荷kN
PS-15/5	1	300	207	155	40	130	M16	14	13	15	105	40	5
PS-20	2	590	298	50	45	150	M20	18	13	20	125	50	7
PS-35	2	840	293	140	80	160	M20	20	13	35	170	70	7

　　PS-15/500

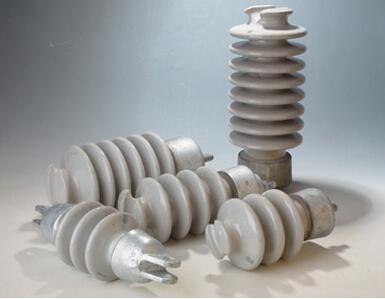

　　线路瓷柱式绝缘子PS-15/300,PS-15/500,PSN-95/8ZS,PSN-125/8ZS,PSN-170/8ZS,PS-150/12.5Z

产品编号	型号	图号	主要尺寸（mm）		爬电距离（mm）	雷电冲击耐受电压（kV）	工频湿闪络电压（kV）	弯曲破坏负荷（kN）	底座中心螺孔
产品编号	型号	图号	H	D	爬电距离（mm）	雷电冲击耐受电压（kV）	工频湿闪络电压（kV）	弯曲破坏负荷（kN）	底座中心螺孔
PS-001	PS-15/300	2	224	115	300	105	40	3	/
PS-002	PS-15/500	1	283	120	360	105	40	5	M16
PS-003	PSN-95/8ZS	1	222	145	350	95	38	8	M20
PS-004	PSN-125/8ZS	1	305	150	530	125	50	8	M20
PS-005	PSN-170/8ZS	1	370	160	720	170	70	8	M20
PS-006	PS-150/12.5Z	2	336	170	534	150	65	12.5	/
PS-007	PS-170/12.5ZS	1	370	170	580	170	70	12.5	M20
PS-008	PS-200/12.5ZS	1	430	180	620	200	85	12.5	M20
PS-009	PS-250/12.5ZS	1	510	190	860	250	95	12.5	M20
PS-010	PS-325/12.5ZS	1	660	200	1200	325	140	12.5	M24
PS-011	PSN-95/12.5ZS	1	222	165	350	95	38	12.5	M20
PS-012	PSN-125/12.5ZS	1	305	170	530	125	50	12.5	M20
PS-013	PSN-170/12.5ZS	1	370	180	720	170	70	12.5	M20
PS-014	PSN-200/12.5ZS	1	430	190	900	200	85	12.5	M20
PS-015	PSN-250/12.5ZS	1	510	200	1140	250	95	12.5	M20
PS-016	PSN-325/12.5ZS	1	660	210	1450	325	140	12.5	M24

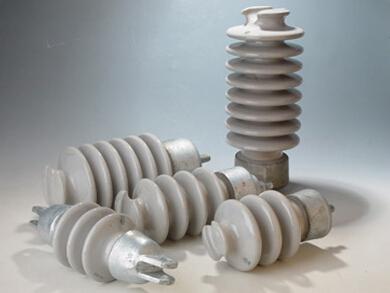

　　柱式绝缘子，PS-15/300,PS-15/500,PS-105/3Z,PSN-105/5ZS

绝缘子型号		图号	雷电全波冲击耐受电压 kV （峰值）不小于	工频湿耐受电压 kV （有效值）不小于	最小公称爬电距离 mm	额定弯曲破坏负荷 kN	公称总高 H mm	绝缘件******公称直径 D mm	头部尺寸图号	底座接触面公称直径 d mm	底座中心螺孔	重量 kg
GB/T21206 -2007	JB/T8509 -1996
R3ET105N	PS-15/300	1	105	40	300	3	224	120	4	90	/	2.9
R5ET105L	PS-15/500	2	105	40	360	5	283	125	4	60	M16/ M18/ M20	4.

　　高强度高压线路柱式瓷绝缘子

序号	工厂代号	产品型号	图号	主要尺寸 mm					头部尺寸图号	雷电冲击耐受电压 kV peak 不小于	工频湿耐受电压 kV rms 不小于	额定弯曲破坏负荷 kN 不小于
序号	工厂代号	产品型号	图号	公称总高 H	瓷件 ****** 外径 D	公称爬电距离 L	底座接触同公称直径 d	底座中心螺孔 M	头部尺寸图号	雷电冲击耐受电压 kV peak 不小于	工频湿耐受电压 kV rms 不小于	额定弯曲破坏负荷 kN 不小于
1	12001	PS-105/3Z	Ib	224	120	300	90	-	4a	105	40	3
2	12002	PSN-105/5ZS	Ia	283	125	360	60	16/20	4a	105	40	5
3	12003	PSN1-105/5ZS	Ia	283	125	400	60	16/20	4a	105	40	5
4	12004	PSN-95/8ZS	Ia	222	145	350	90	20	4b	95	38	8
5	12005	PSN-125/8ZS	Ia	305	150	530	100	20	4b	125	50	8
6	12006	PSN-170/8ZS	Ia	370	160	720	90	20	4b	170	70	8
7	12007	PS-150/12.5ZS	Ib	336	170	534	110	-	4b	150	65	125
8	12008	PS-170/12.5ZS	Ia	370	170	580	100	20	4b	170	70	125
9	12009	PS-200/12.5ZS	Ia	430	180	620	120	20	4b/4c	200	85	125
10	12010	PS-250/12.5ZS	Ia	510	190	860	120	20	4b/4c	250	95	125
11	12011	PS-325/12.5ZS	Ia	660	200	1200	140	24	4b/4c	325	140	125
12	12012	PSN-95/12.5ZS	Ia	222	165	350	100	20	4b	95	38	125
13	12013	PSN-125/12.5ZS	Ia	305	170	530	100	20	4b	125	50	125
14	12014	PSN-170/12.5ZS	Ia	370	180	720	100	20	4b	170	70	125
15	12015	PSN-200/12.5ZS	Ia	430	190	900	120	20	4b/4c	200	85	125
16	12016	PSN-250/12.5ZS	Ia	510	200	1140	120	20	4b/4c	250	95	125
17	12017	PSN-325/12.5ZS	Ia	660	210	1450	140	24	4b/4c	325	140	125

本厂代号	美标等级	韩标型号	主要尺寸 mm					伞数	工频电压 kV r.m.s		临界全波冲击闪络电压 kV peak		无线电干扰电压		重量 kg
本厂代号	美标等级	韩标型号	公称总高 H	伞径 D	底座中心螺孔 M	爬电距离 L	干弧距离	伞数	干闪	湿闪	+	-	对地试验电压 kV	lMHz****** 干挠电压 μV	重量 kg
12101	57-lS	LP-571S	223	140	16	356	165	4	80	60	130	155	15	100	5.2
12102	57-lL	LP-571L	223	140	16	356	165	4	80	60	130	155	15	100	5.2
12103	57-2S	LP-572S	305	152	20	559	241	6	110	85	180	205	22	100	9.0
12104	57-2L	LP-572L	305	152	20	559	241	6	110	85	180	205	22	100	9.0
12105	57-3S	LP-573S	368	165	20	737	311	8	125	100	210	260	30	200	11.0
12106	57-3L	LP-573L	368	165	20	737	311	8	125	100	210	260	30	200	11.0
12107	57-4S	LP-574S	432	178	20	1015	368	10	150	125	255	340	44	200	16.0
12108	57-4L	LP-574L	432	178	20	1015	368	10	150	125	255	340	44	200	16.0
12109	57-5S	LP-575S	500	191	20	1145	438	12	175	150	290	380	44	200	18.0
12110	57-5L	LP-575L	500	191	20	1145	438	12	175	150	290	380	44	200	18.0

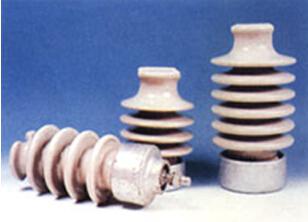

　　线路柱式瓷瓶

绝缘子型号		图号	雷电全波冲击耐受电压 kV （峰值）不小于	工频湿耐受电压 kV （有效值）不小于	最小公称爬电距离 mm	额定弯曲破坏负荷 kN	公称总高 H mm	绝缘件******公称直径 D mm	头部尺寸图号	底座接触面公称直径 d mm	底座中心螺孔	重量 kg
GB/T21206 -2007	JB/T8509 -1996	图号	雷电全波冲击耐受电压 kV （峰值）不小于	工频湿耐受电压 kV （有效值）不小于	最小公称爬电距离 mm	额定弯曲破坏负荷 kN	公称总高 H mm	绝缘件******公称直径 D mm	头部尺寸图号	底座接触面公称直径 d mm	底座中心螺孔	重量 kg
R3ET105N	PS-105/3Z	1	105	40	300	3	224	120	4	90	/	2.9
R5ET105L	PSN-105/5ZS	2	105	40	360	5	283	125	4	60	M16/ M18/ M20	4.8
	PSN4-105/5ZS	3	105	40	450	5	330	125	4	60	M16	5.4
R8ET95L	PSN-95/8ZS	2	95	38	350	8	222	145	4	90	M20
R8ET125L	PSN-125/8ZS	2	125	50	530	8	305	150	4	100	M20
R8ET170L	PSN-170/8ZS	2	170	70	720	8	370	160	4	90	M20
